C-FLEX軸承單頭軸承/雙頭軸承

來源：本站發布時間：2026-4-28點擊：

信息摘要：

C-FLEX軸承單頭軸承/雙頭軸承

產品概述

C-FLEX多功能樞軸軸承既可作為簡單的振蕩單元，也可作為高度敏感的關鍵元件，滿足多樣化的應用需求。產品分為單端軸承與雙端軸承兩種類型，可根據實際安裝場景選擇。

請選擇上方參數進行快速選型

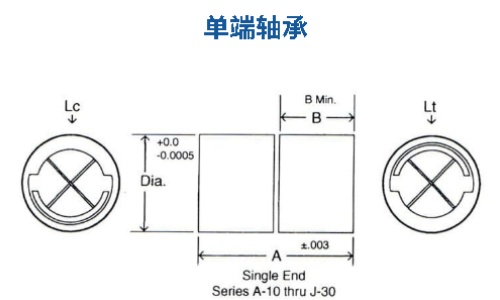

型號	直徑	扭轉彈簧剛度	載荷容量（Lc）	載重能力（輕型）	+0 -.0005 直徑	±.003 A	B Min
A-10	1/8	0.0003	0.95	3.80	.1250	.200	.088
A-20	1/8	0.0018	8.90	12.70	.1250	.200	.088
A-30	1/8	0.0148	25.30	25.30	.1250	.200	.088
B-10	5/32	0.0004	1.40	5.60	.1562	.250	.114
B-20	5/32	0.0037	13.70	19.60	.1562	.250	.114
B-30	5/32	0.0296	39.30	39.30	.1562	.250	.114
C-10	3/16	0.0007	2.00	7.80	.1875	.300	.136
C-20	3/16	0.0060	19.50	27.90	.1875	.300	.136
C-30	3/16	0.0482	55.80	55.80	.1875	.300	.136
D-10	1/4	0.0018	3.60	14.20	.250	.400	.184
D-20	1/4	0.0148	35.00	50.00	.250	.400	.184
D-30	1/4	0.1185	100.00	100.00	.250	.400	.184
E-10	5/16	0.0037	5.70	22.80	.3125	.500	.232
E-20	5/16	0.0296	55.00	78.60	.3125	.500	.232
E-30	5/16	0.2367	157.10	157.10	.3125	.500	.232
F-10	3/8	0.0065	8.40	33.60	.3750	.600	.279
F-20	3/8	0.0482	79.10	113.00	.3750	.600	.279
F-30	3/8	0.4002	226.00	226.00	.3750	.600	.279
G-10	1/2	0.0148	14.40	57.40	.5000	.800	.374
G-20	1/2	0.1185	140.00	200.00	.5000	.800	.374
G-30	1/2	0.9486	400.00	400.00	.5000	.800	.374
H-10	5/8	0.0286	23.00	92.00	.6250	1.000	.469
H-20	5/8	0.2367	221.10	315.80	.6250	1.000	.469
H-30	5/8	1.8940	631.50	631.50	.6250	1.000	.469
I-10	3/4	0.0482	32.40	129.40	.7500	1.200	.564
I-20	3/4	0.4002	317.20	435.10	.7500	1.200	.564
I-30	3/4	3.2610	906.10	906.10	.7500	1.200	.564
J-10	1	0.1185	59.20	236.60	1.000	1.600	.764
J-20	1	0.9486	566.30	809.00	1.000	1.600	.764
J-30	1	7.8023	1616.00	1616.00	1.000	1.600	.764

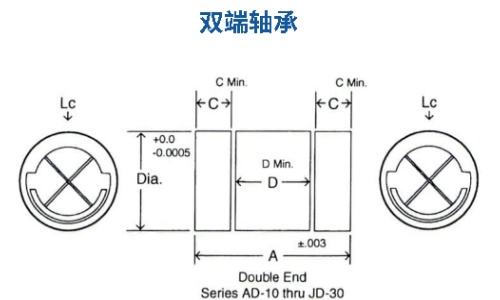

型號	直徑	扭轉彈簧剛度	載重能力（Lc）	載重能力（輕型）	+0 -.0005 直徑	±.003 A	C min	D min
AD-10	1/8	0.003	2.30	4.60	.1250	.200	.039	.070
AD-20	1/8	0.0018	17.50	25.00	.1250	.200	.038	.070
AD-30	1/8	0.0148	28.00	28.00	.1250	.200	.038	.070
BD-10	5/32	0.0004	3.50	7.00	.1562	.250	.050	.100
BD-20	5/32	0.0037	28.00	40.88	.1562	.250	.050	.100
BD-30	5/32	0.0296	45.00	45.00	.1562	.250	.050	.100
CD-10	3/16	0.0007	5.00	10.00	.1875	.300	.060	.120
CD-20	3/16	0.0060	40.00	60.00	.1875	.300	.060	.120
CD-30	3/16	0.0482	63.00	63.00	.1875	.300	.060	.120
DD-10	1/4	0.0018	9.00	18.00	.250	.400	.083	.165
DD-20	1/4	0.0148	70.00	100.00	.250	.400	.083	.165
DD-30	1/4	0.1185	115.00	115.00	.250	.400	.083	.165
ED-10	5/16	0.0037	14.00	28.00	.3125	.500	.105	.210
ED-20	5/16	0.0286	110.00	150.00	.3125	.500	.105	.210
ED-30	5/16	0.2367	175.00	175.00	.3125	.500	.105	.210
FD-10	3/8	0.0065	20.00	40.00	.3750	.600	.128	.255
FD-20	3/8	0.0482	160.00	220.00	.3750	.600	.128	.255
FD-30	3/8	0.4002	250.00	250.00	.3750	.600	.128	.255
GD-10	1/2	0.0148	35.00	70.00	.5000	.800	.173	.345
GD-20	1/2	0.1185	280.00	380.00	.5000	.800	.173	.345
GD-30	1/2	0.9486	450.00	150.00	.5000	.800	.173	.345
HD-10	5/8	0.0296	55.00	110.00	.6250	1.000	.210	.430
HD-20	5/8	0.2367	450.00	620.00	.6250	1.000	.210	.430
HD-30	5/8	1.8940	700.00	700.00	.6250	1.000	.210	.430
ID-10	3/4	0.0482	80.00	160.00	.7500	1.200	.263	.520
ID-20	3/4	0.4002	630.00	900.00	.7500	1.200	.263	.520
ID-30	3/4	3.2610	1000.00	1000.00	.7500	1.200	.263	.520
JD-10	1	0.1185	140.00	280.00	1.000	1.600	.363	.720
JD-20	1	0.9486	1100.00	1500.00	1.000	1.600	.363	.720
JD-30	1	7.8023	1800.00	1800.00	1.000	1.600	.363	.720

1) 扭轉彈簧剛度單位：磅英寸/度

2) 載荷容量、載重能力單位：磅

3) 所有尺寸標注單位為英寸

4) 型號后綴10/20/30分別對應低、中、高扭轉剛度等級

5) 可根據客戶需求提供特殊定制版本，詳情請咨詢技術支持
